鋼閘門安裝方法是什么
作者：admin 發布時間：2021-03-26 瀏覽次數 :403

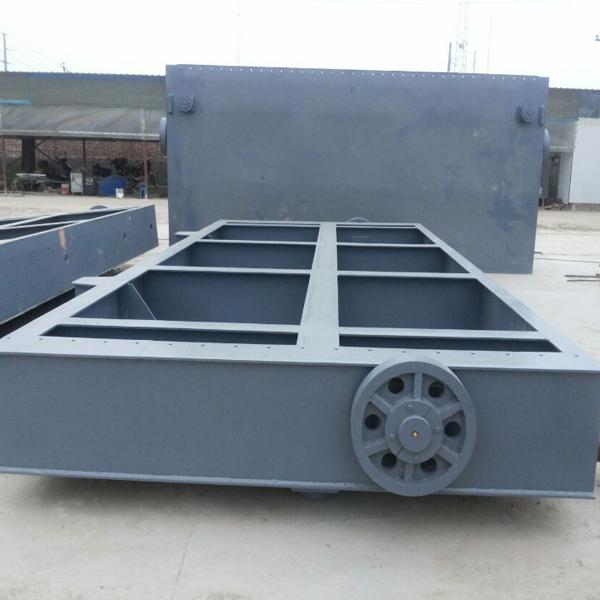

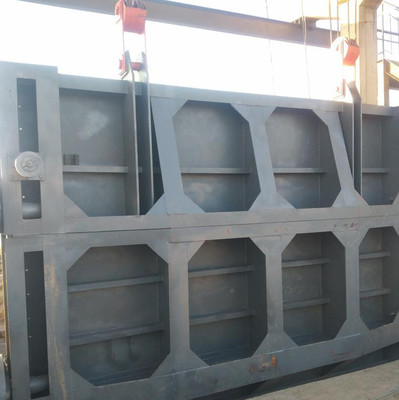

鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，由門框、閘板、密封圈及可調式鍥型壓塊等部件組成。那么鋼閘門是怎么進行安裝的呢?
一、鋼壩門的安裝：
建水工鋼壩閘門門葉的安裝：
(1)鋼壩閘門門葉安裝工藝流程
支撐準備
門葉排布對號
對孔門葉螺栓連接
門葉連接處螺栓連接 水封裝置安裝 整體驗收
(2)鋼壩閘門門葉安裝工藝措施
門葉進行總體拼裝，門葉分單元運抵安裝現場經檢查合格后。首先，將各單元構件在平臺上擺放好，按制造廠內預組裝解體后所作的標記進行對號后，對其各項尺寸進行檢查，符合設計圖紙及標準的要求。并且滿足：節間連接螺栓連接。
(3)鋼壩閘門門葉的安裝
根據設計圖紙，以閘門孔口中心基準點為基準，復測底橫軸支鉸中心線，底坎里程、高程，側埋件的曲率半徑中心線及孔口距離。
利用吊車把門葉卸車;把門葉單元運到位后，并測量閘門的對角線扭曲等符合圖紙及標準要求。用起吊設備把已就位好的閘門及支臂吊至底軸并用支架固定好，按放好的閘門安裝線控制閘門里程，在底軸安裝面內打上密封膠，同時要求閘門上的連接板與底軸貼合嚴密，穿螺栓固定。
鋼壩門葉安裝完成后要求弧板與底軸貼合允許偏差為±2.0mm。
二、安裝步驟及方法：
1.安裝鋼閘門時，必須保持基礎布局的基礎水平180o; 提升機底座與基本布局平面的接觸面積應達到90%; 螺旋軸應為垂直閘門上測量的水平面; 板條的吊索是垂直和垂直的，以避免螺釘傾斜，造成局部應力和機器損壞。
2.將手動鋼閘門放在安裝位置。 限位板放置在螺釘上，螺釘從梁的下部擰入機器。 當螺釘從機器上方露出時，放置上限板。 螺釘?shù)牡撞窟B接到門。
3.安裝鋼閘門的基礎必須穩定安全。 基礎混凝土和基礎構件應按圖紙規定澆筑。 當混凝土強度達不到設計強度時，不得拆除或改變提升機的臨時支撐，不得進行試驗調試和試運行。
4.在安裝過程中，根據鋼閘門的提升中心線，應找到中心，使垂直和水平中心線偏差不超過正負3mm，高程偏差不超過正負5mm。 然后將第2級混凝土澆注或連接到預埋鋼板上。
5.對于產品的電氣設備的安裝，必須符合圖紙和說明書的規定，并且所有電氣設備都可靠接地。
6.產品安裝完畢后，清潔機器，修復損壞的防護漆，并注入潤滑脂。
三、注意事項：
1.閘門應注意閘門的上下限位置，不得超過極限，以免損壞閘門或提升機。
2.如果在打開和關閉閘門過程中有任何異常，應立即停止并及時檢查和維修。
3.當閘門關閉時，距離閘門底部10厘米處，懸掛2分鐘，使急流沖刷底部門槽中的碎屑，然后關閉閘門。
